Membranpumpen Sie arbeiten mit einer flexiblen Membran, die hin und her schwingt, um ein Vakuum zum Ansaugen von Flüssigkeit und einen Überdruck zum Ablassen der Flüssigkeit zu erzeugen. Dieser hin- und hergehende Verdrängungsmechanismus sodergt für eine Abdichtung zwischen dem Antriebsmechanismus und der gepumpten Flüssigkeit und eignet sich daher ideal für die Förderung korrosiver, abrasiver oder viskoser Flüssigkeiten ohne Leckage.
Der Kernmechanismus: Wie funktioniert eine Membranpumpe?

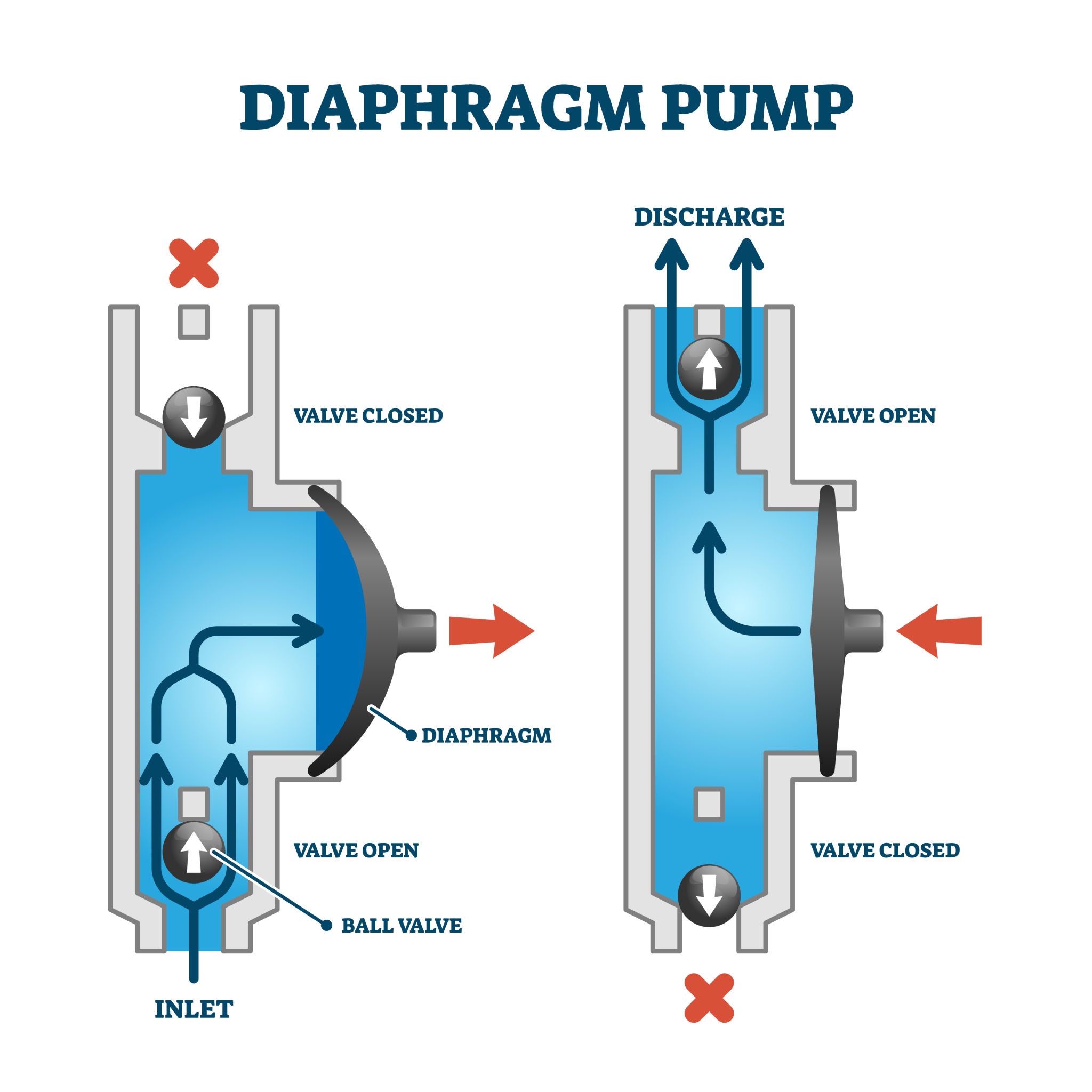

Der grundlegende Betrieb einer Membranpumpe beruht auf der Volumenänderung innerhalb einer Pumpenkammer, die durch die Bewegung einer flexiblen Membran ermöglicht wird. Wenn die Membran vom Pumpenkopf weggezogen wird, vergrößert sich das Volumen der Kammer, wodurch der Innendruck abnimmt. Dadurch entsteht ein Vakuum, das Flüssigkeit durch das Einlassventil ansaugt. Wenn umgekehrt die Membran in Richtung Pumpenkopf gedrückt wird, verringert sich das Volumen, wodurch der Druck steigt und die Flüssigkeit durch das Auslassventil herausgedrückt wird.
Zu verstehen Wie funktionieren Membranpumpen? Im Detail muss man sich den Zweitaktzyklus ansehen:
- Der Saughub: Die Membran bewegt sich nach außen und erzeugt eine Unterdruckzone. Die Einlass-Rückschlagventil öffnet sich aufgrund der Druckdifferenz und ermöglicht den Flüssigkeitseintritt in die Kammer, während die Auslassrückschlagventil bleibt dicht verschlossen.
- Der Entladungshub: Das Zwerchfell bewegt sich nach innen und komprimiert die Flüssigkeit. Der erhöhte Druck erzwingt die Einlass-Rückschlagventil zu schließen und die Auslassrückschlagventil sich öffnen und die Flüssigkeit in das Auslassrohr ausstoßen.
Arten von Membranpumpen und ihre einzigartigen Funktionsweisen
Membranpumpen werden hauptsächlich nach ihrer Antriebsquelle kategorisiert: luftbetriebene Doppelmembranpumpen (AODD) und motorbetriebene (mechanische/hydraulische) Pumpen. Jeder Typ nutzt die gleiche grundlegende Membranbewegung, unterscheidet sich jedoch in der Art und Weise, wie die Energie auf die Membran selbst übertragen wird.
1. Luftbetriebene Doppelmembranpumpen (AODD).

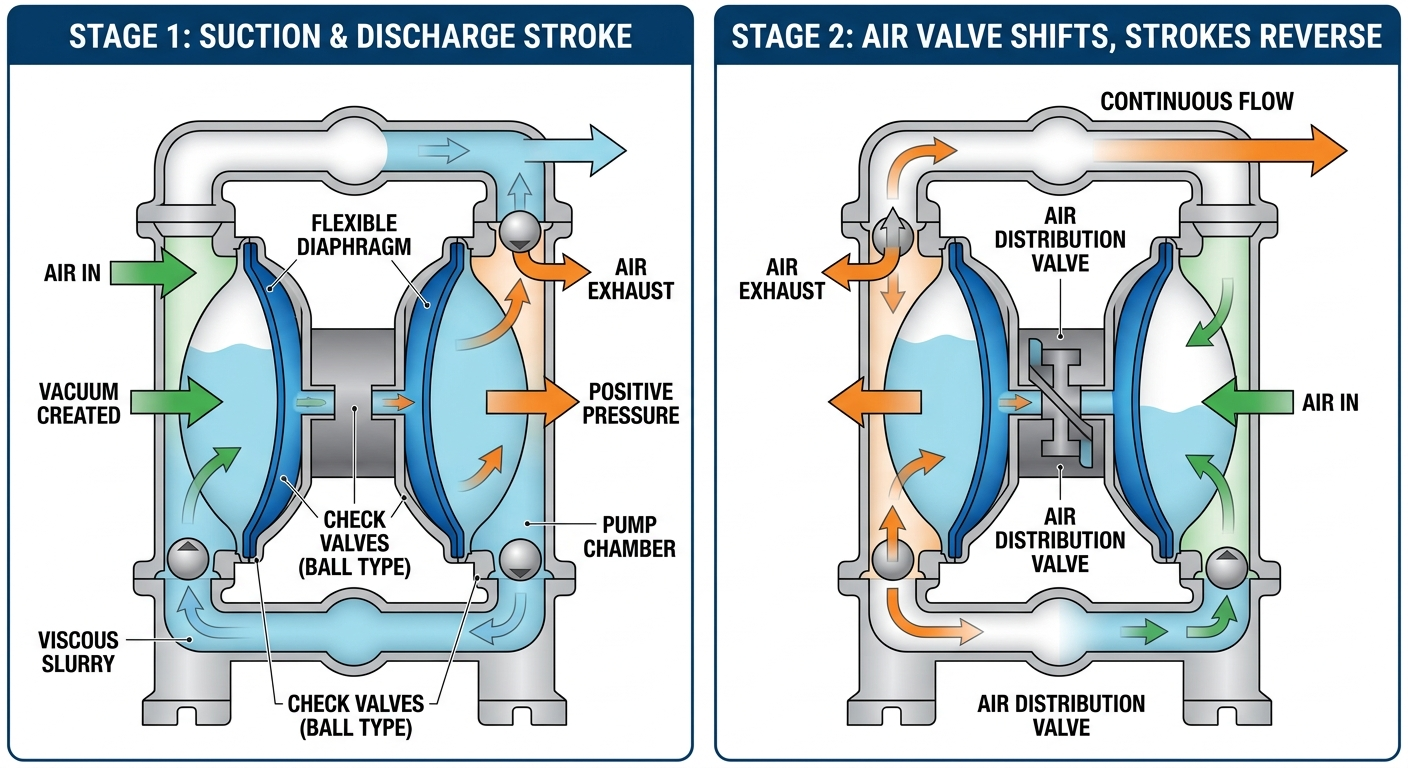

AODD-Pumpen nutzen Druckluft, um eine gemeinsame Welle zu bewegen, die zwei Membranen verbindet, und ermöglichen so eine kontinuierliche Pumpwirkung. Wenn Luft zur Rückseite der Membran A geleitet wird, drückt sie Flüssigkeit aus der ersten Kammer. Gleichzeitig wird Membran B nach innen gezogen, wodurch ein Sog in der zweiten Kammer entsteht. Ein Luftverteilerventil sorgt für die abwechselnde Luftzufuhr zwischen beiden Seiten.
2. Mechanisch betätigte Membranpumpen
Mechanisch angetriebene Pumpen verwenden einen Kurbel- oder Exzentergetriebemechanismus, um die Membran physisch zu ziehen und zu drücken. Dieses Design ist bei kleineren Anwendungen und Dosierpumpen üblich, bei denen eine präzise Steuerung der Hublänge erforderlich ist. Es ist äußerst effizient für die Dosierung von Chemikalien bei niedrigem Druck.
3. Hydraulisch betätigte Membranpumpen
Bei hydraulischen Membranpumpen wird mithilfe eines Kolbens eine Hydraulikflüssigkeit unter Druck gesetzt, die dann die Membran bewegt. Da die Membran zwischen der Hydraulikflüssigkeit und der gepumpten Flüssigkeit „ausgeglichen“ ist, ist sie weniger mechanischer Belastung ausgesetzt, wodurch sich dieser Typ für industrielle Hochdruckanwendungen (bis zu 100 bar oder mehr) eignet.
Leistungsvergleich: AODD vs. mechanisch vs. hydraulisch
Die Auswahl der richtigen Membranpumpe hängt vom erforderlichen Druck, der Durchflussrate und der Art der geförderten Flüssigkeit ab. Nachfolgend finden Sie einen detaillierten Vergleich der drei Haupttechnologien.
| Funktion | AODD-Pumpen | Mechanische Pumpen | Hydraulikpumpen |
| Stromquelle | Druckluft | Elektromotor | Elektrisch/hydraulisch |
| Maximaler Druck | Mittel (8-10 bar) | Niedrig bis mittel | Sehr hoch (100 bar) |
| Selbstansaugend | Ausgezeichnet | Gut | Gut |
| Umgang mit Feststoffen | Ausgezeichnet | Begrenzt | Begrenzt |
| Bester Anwendungsfall | Schlämme/Chemikalien | Wasseraufbereitung | Hochdruckdosierung |
Hauptvorteile der Verwendung von Membranpumpen
Der Hauptvorteil einer Membranpumpe ist ihr dichtungsloses Design, das das Risiko von Undichtigkeiten eliminiert und den Wartungsaufwand reduziert. Im Gegensatz zu Kreiselpumpen, die mechanische Dichtungen oder Packungen erfordern, ist die flexible Membran fungiert als statische Dichtung.
- Trockenlauffähigkeit: Die meisten AODD-Pumpen kann über einen längeren Zeitraum trocken laufen, ohne die internen Komponenten zu beschädigen, da es keine rotierenden Teile gibt, die durch Reibung Wärme erzeugen.
- Tauchoptionen: Viele Membranpumpen sind so konzipiert, dass sie vollständig in die von ihnen gepumpte Flüssigkeit eingetaucht sind, vorausgesetzt, dass die Luftaustrittsöffnung über dem Flüssigkeitsspiegel liegt.
- Scherempfindlichkeit: Sie sorgen für eine sanfte Pumpwirkung, die entscheidend ist für scherempfindliche Flüssigkeiten B. Lebensmittelprodukte (Soßen, Cremes) oder Polymere, die bei der Hochgeschwindigkeitsrotation anderer Pumpentypen zerfallen könnten.
- Explosionsgeschützt: Da AODD-Pumpen mit Luft und nicht mit Strom betrieben werden, sind sie es von Natur aus ATEX-zertifiziert und sicher für den Einsatz in gefährlichen oder explosiven Umgebungen.
Wartung und allgemeine Herausforderungen
Die häufigste Fehlerquelle bei diesen Systemen ist die Membran selbst, die aufgrund der ständigen Hin- und Herbewegung schließlich ermüdet. Verständnis Wie funktionieren Membranpumpen? Dazu gehört die Erkenntnis, dass es sich bei der Membran um ein Verschleißteil handelt.
Auswahl des Membranmaterials
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit. Zum Beispiel, PTFE (Teflon) bietet eine überlegene chemische Beständigkeit, ist aber weniger flexibel als Santopren or Nitrat . In einer Studie an Chemieverarbeitungsanlagen erhöhte der Wechsel zu einem verträglicheren Elastomer die Lebensdauer der Membranen um über 300 % und reduzierte die Ausfallzeiten erheblich.
Ventilverstopfungen
Die Rückschlagventile (Kugel- oder Klappenventile) müssen perfekt sitzen, um den Durchfluss aufrechtzuerhalten. Wenn sich ein Feststoffpartikel im Ventilsitz festsetzt, verliert die Pumpe ihre Ansaugleistung. Nutzen gewichtete Ventilkugeln kann häufig Probleme lösen, bei denen die Flüssigkeit zu viskos ist, als dass Standardkugeln schnell sitzen könnten.
FAQs: Funktionsweise von Membranpumpen verstehen
F: Warum pulsiert meine Membranpumpe?
A: Pulsation ist ein natürliches Merkmal der Hin- und Herbewegung. Um einen reibungslosen Ablauf zu erreichen, installieren viele Betreiber eine Pulsationsdämpfer auf der Druckseite, um Druckspitzen aufzufangen.
F: Können Membranpumpen Feststoffe fördern?
A: Ja, insbesondere AODD-Pumpen. Abhängig von der Pumpengröße können einige Feststoffe mit einem Durchmesser von bis zu 75 mm (3 Zoll) ohne Verstopfung fördern, sofern sie damit ausgestattet sind Klappenventile .
F: Wie kontrolliere ich die Durchflussrate?
A: Bei luftbetriebenen Versionen stellen Sie einfach den Luftdruck oder das Volumen ein, das in die Pumpe gelangt. Für motorbetriebene Versionen a Frequenzumrichter (VFD) oder das Anpassen der Hublänge ist die Standardmethode.
F: Was ist die maximale Saughöhe?
A: Typische Membranpumpen können eine Trockensaughöhe von 3 bis 6 Metern erreichen. Sobald die Pumpe „benetzt“ (vorbereitet) ist, kann sich die Saughöhe deutlich auf 8 oder 9 Meter erhöhen.
Fazit
Die Beherrschung der Frage „Wie funktionieren Membranpumpen?“ ermöglicht es der Industrie, ihre Flüssigkeitstransferprozesse im Hinblick auf Sicherheit und Effizienz zu optimieren. Ganz gleich, ob Sie mit aggressiven Chemikalien, dicken Schlämmen oder empfindlichen Lebensmitteln zu tun haben, die Membranpumpe bleibt eines der vielseitigsten und zuverlässigsten Werkzeuge in der modernen Technik. Durch die Auswahl des richtigen Antriebstyps und Materials können Sie eine langlebige, leckagefreie Lösung für Ihre anspruchsvollsten Pumpenanforderungen sicherstellen.
