Wie die Membranpumpe den Druckschalter einstellt: Schritt für Schritt

A Membranpumpe Passt seinen Druckschalter an, indem er die Spannung eines internen Federmechanismus ändert, der die Ein- und Ausschaltdruckschwellen bestimmt. Der Druckschalter ist ein mechanisches oder elektronisches Gerät, das den Systemdruck überwacht und den Motor der Pumpe steuert, um einen gewünschten Druckbereich aufrechtzuerhalten. Gemäß den Standards des Hydraulic Institute für Pumpensteuerungen ist eine ordnungsgemäße Einstellung erforderlich Druckschalter kann den Druck innerhalb von plus oder minus 2 psi des Sollwerts halten. In einem Membranpumpe Üblicherweise wird der Schalter direkt am Pumpenkopf oder in der Druckleitung montiert. In diesem Artikel werden das Funktionsprinzip, das Einstellverfahren und die Fehlerbehebung für den Druckschalter an einem erläutert Membranpumpe unter Verwendung von Daten aus Herstellerspezifikationen und Wartungshandbüchern vor Ort.

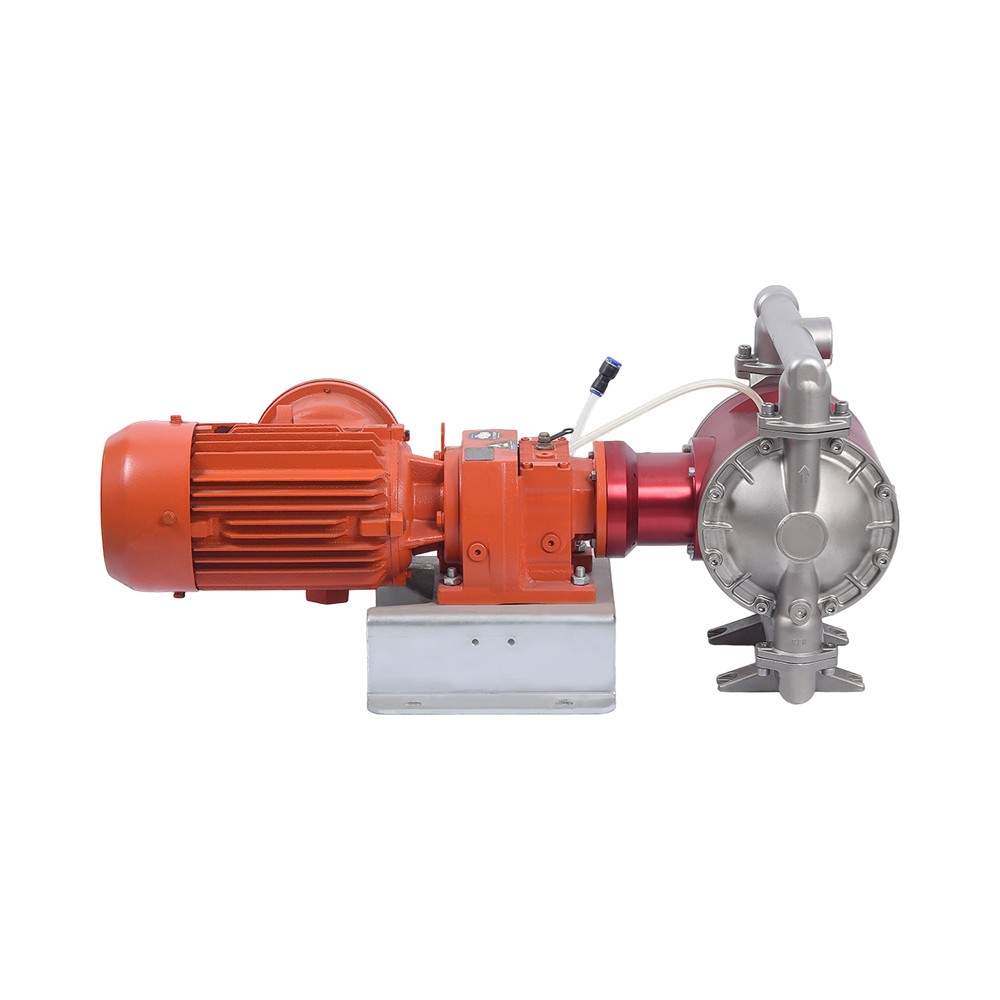

Wie eine Membranpumpe und ein Druckschalter zusammenarbeiten

Eine Membranpumpe bewegt Flüssigkeit durch die Hin- und Herbewegung einer flexiblen Membran, während der Druckschalter die Pumpe je nach Systemdruck ein- und ausschaltet. Der Motor der Pumpe treibt einen Kolben oder eine Taumelscheibe an, die die Membran biegt und so Saug- und Auslasshübe erzeugt. Der Druckschalter erfasst den Ausgangsdruck über einen kleinen Anschluss, der mit dem Pumpengehäuse verbunden ist. Wenn der Druck auf einen voreingestellten Einschaltpunkt (z. B. 30 psi) abfällt, schließt der Schalter einen Stromkreis und startet den Pumpenmotor. Wenn der Druck auf den Abschaltpunkt (z. B. 50 psi) ansteigt, öffnet der Schalter den Stromkreis und stoppt den Motor. Dieser Zyklus wiederholt sich automatisch. Zu den üblichen Anwendungen gehören landwirtschaftliche Sprühgeräte, Wassersysteme für Wohnmobile und industrielle Reinigungsgeräte. Der Motor Systems Efficiency Guide des US-Energieministeriums weist darauf hin, dass eine ordnungsgemäß angepasste Pumpensteuerung den Energieverbrauch im Vergleich zu kontinuierlich laufenden Pumpen um bis zu 20 % senken kann.

Der interne Mechanismus eines Druckschalters

Ein standardmäßiger mechanischer Druckschalter verwendet eine federbelastete Membran, die gegen eine einstellbare Feder drückt, wobei die Federspannung direkt die Schaltdrücke bestimmt. Es gibt zwei Haupttypen: Einzelfederschalter, bei denen eine Feder sowohl den Ein- als auch den Ausschaltdruck steuert (mit fester Differenz), und Doppelfederschalter, bei denen separate Federn den Ein- und Ausschaltdruck unabhängig voneinander einstellen. Bei Wasserpumpenanwendungen beträgt die Differenz typischerweise 15 bis 25 psi. Beispielsweise hat ein Schalter, der auf 30–50 psi eingestellt ist, einen Einschaltdruck von 30 und eine Differenz von 20 psi. Die Federspannung wird durch Drehen einer Mutter oder Schraube eingestellt. Bei Doppelfederkonstruktionen ist eine größere Feder für den Ausschaltdruck und eine kleinere Feder für den Einschaltdruck üblich. Die folgende Tabelle fasst typische Druckschaltereinstellungen für Membranpumpenanwendungen zusammen.

Tabelle: Typische Druckschaltereinstellungen für Membranpumpen in verschiedenen Anwendungen, basierend auf Herstellerdaten aus Pumpenausrüstungskatalogen und Richtlinien des Hydraulic Institute.

Schritt-für-Schritt-Anleitung zum Einstellen eines Membranpumpen-Druckschalters

Zum Einstellen des Druckschalters müssen Sie die Pumpe sicher isolieren, die Einstellschrauben identifizieren und kleine schrittweise Änderungen vornehmen, während Sie ein Manometer überwachen. Die folgende geordnete Liste beschreibt das Standardverfahren für einen mechanischen Schalter, der bei den meisten elektrischen Geräten zu finden ist Membranpumpes .

1. Schalten Sie die Pumpe aus und lassen Sie den Systemdruck ab: Trennen Sie die Stromversorgung. Öffnen Sie einen Wasserhahn oder ein Ablassventil, um den Druck auf Null zu senken. Überprüfen Sie mit einem Messgerät, ob der Messwert 0 psi beträgt, bevor Sie fortfahren. Dieser Schritt ist eine Sicherheitsanforderung gemäß OSHA Lockout/Tagout-Standard 1910.147.
2. Suchen Sie den Druckschalter und entfernen Sie die Abdeckung: Der Schalter ist normalerweise ein Kunststoff- oder Metallkasten, der am Pumpenkopf oder in der Nähe von Rohrleitungen montiert ist. Entfernen Sie die Abdeckung, indem Sie eine einzelne Mutter abschrauben oder abbrechen, wodurch die Federanordnung und die elektrischen Anschlüsse freigelegt werden.
3. Identifizieren Sie die Einstellschrauben: Bei einem Doppelfederschalter steuert die größere Feder (häufig mit einer größeren Mutter) den Ausschaltdruck, während die kleinere Feder den Einschaltdruck einstellt. Einige Schalter verfügen über eine einzelne Mutter, die den Einschaltdruck einstellt, wobei das Differential werkseitig fixiert ist. Wenn Sie sich nicht sicher sind, konsultieren Sie das Pumpenhandbuch oder das Etikett auf der Innenseite der Abdeckung, auf dem normalerweise ein Diagramm zu sehen ist.
4. Schließen Sie ein Manometer an und schalten Sie die Pumpe ein: Nehmen Sie die Abdeckung ab und achten Sie darauf, spannungsführende Teile nicht zu berühren. Schließen Sie die Stromversorgung vorübergehend wieder an und beobachten Sie die Anzeige. Beachten Sie die aktuellen Ein- und Ausschaltdrücke, während die Pumpe läuft. Es kann hilfreich sein, das Messgerät von einer zweiten Person beobachten zu lassen, während Sie die Einstellung vornehmen.
5. Stellen Sie zuerst den Einschaltdruck ein (bei Doppelfeder): Drehen Sie die kleinere Federmutter im Uhrzeigersinn, um den Einschaltdruck zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu verringern. Jede Vierteldrehung ändert den Druck normalerweise um 2 bis 3 psi. Stellen Sie die Pumpe ein und lassen Sie sie dann laufen, um den neuen Einschaltpunkt zu messen.
6. Abschaltdruck einstellen (größere Feder): Wenn der Einschaltdruck richtig eingestellt ist, drehen Sie die größere Federmutter im Uhrzeigersinn, um den Ausschaltdruck zu erhöhen (größeres Differenzial), oder gegen den Uhrzeigersinn, um ihn zu verringern. Wenn Sie beispielsweise einen Bereich von 30–50 psi wünschen, stellen Sie den Einschaltdruck auf 30 psi ein und passen Sie dann den Ausschaltdruck an, bis er bei 50 psi stoppt. Durch Anziehen der großen Feder wird das Differenzial vergrößert.
7. Überprüfen Sie das System im Normalbetrieb: Sobald die gewünschten Drücke erreicht sind, lassen Sie die Pumpe mindestens dreimal laufen, um sicherzustellen, dass die Einstellungen stabil sind. Ersetzen Sie die Abdeckung. Stellen Sie sicher, dass die Pumpe nicht schnell läuft (kurze Zyklen), da dies auf einen durchnässten Druckbehälter oder ein zu geringes Differenzial hinweisen könnte.

Häufige Probleme beim Einstellen des Druckschalters

Eine falsche Einstellung kann zu kurzen Zyklen, unzureichendem Druck oder Nachlaufen der Pumpe führen. Die folgende ungeordnete Liste hebt typische Probleme und ihre Ursachen hervor.

• Schalter schaltet die Pumpe nicht aus: Der Abschaltdruck ist möglicherweise zu hoch eingestellt und überschreitet den maximalen Nenndruck der Pumpe. A Membranpumpe hat einen maximalen Arbeitsdruck (z. B. 60 psi), der nicht überschritten werden darf. Überprüfen Sie, ob der Druckschalteranschluss verstopft ist oder die Membran im Inneren des Schalters gerissen ist.
• Pumpe startet und stoppt schnell (kurze Zyklen): Die Differenz zwischen Ein- und Ausschaltung ist zu gering oder die Luftfüllung des Druckbehälters reicht nicht aus. Der Differenzdruck sollte mindestens 15 psi betragen. Wenn es sich bei der Pumpe um eine Bedarfspumpe ohne Tank handelt, kann im Schalter selbst eine Mindestdifferenz von 5 bis 10 psi eingebaut sein.
• Pumpe startet nicht: Möglicherweise liegt der Einschaltdruck über dem verfügbaren Systemdruck oder die Kontaktpunkte im Inneren des Schalters sind verbrannt oder haben Löcher. Feilen Sie die Punkte leicht oder tauschen Sie den Schalter aus, wenn der Durchgang verloren geht.
• Inkonsistentes Radfahren: Ein verschmutzter oder teilweise verstopfter Druckmessanschluss führt zu unregelmäßigem Verhalten. Reinigen Sie den kleinen Anschluss am Pumpenkopf, an dem der Schalter montiert ist, mit einem dünnen Draht oder Druckluft.

Einstellen elektronischer Druckschalter an modernen Membranpumpen

Einige neuere Membranpumpenmodelle verfügen über einen elektronischen Druckschalter mit Digitalanzeige und Druckknopfeinstellung, wodurch mechanische Federn entfallen. Diese Schalter verwenden einen Druckwandler und einen Mikrocontroller. Der Bediener gibt die gewünschten Ein- und Ausschaltdrücke direkt in psi oder bar ein. Die Steuerung kann außerdem über Funktionen wie Trockenlaufschutz, Sanftanlauf und Fehlerprotokollierung verfügen. Laut einer Rezension des Pump Industry Magazine aus dem Jahr 2023 verbessern elektronische Druckschalter die Genauigkeit der Druckregelung auf plus oder minus 1 psi, verglichen mit plus oder minus 3–5 psi bei mechanischen Schaltern. Der Einstellvorgang ist herstellerspezifisch, umfasst jedoch im Allgemeinen das Drücken einer Modustaste, die Verwendung der Auf-/Ab-Pfeile zum Einstellen von Werten und das Speichern. Die Grundsätze bleiben dieselben: Die Einschaltgrenze muss niedrig genug sein, um die Pumpe zu starten, bevor der Bedarf einen erheblichen Druckabfall verursacht, und die Ausschalttaste darf den maximalen Druck der Pumpe nicht überschreiten.

Häufig gestellte Fragen zur Einstellung des Druckschalters der Membranpumpe

Was ist die werkseitige Standardeinstellung des Druckschalters für eine typische 12-V-Membranpumpe?

Die meisten 12V Membranpumpes Für den Einsatz in Wohnmobilen und auf See sind ein Einschaltdruck von 30 bis 40 psi und ein Ausschaltdruck von 50 bis 60 psi voreingestellt. Die genauen Einstellungen sind auf dem Pumpenetikett oder in der Bedienungsanleitung aufgeführt. Eine übliche Spezifikation ist beispielsweise 45 psi Ausschaltdruck und 25 psi Einschaltdruck, was einer Differenz von 20 psi entspricht.

Kann ich den Druckschalter einstellen, während die Pumpe läuft?

Es wird dringend empfohlen, die Stromversorgung zu unterbrechen, bevor Sie Einstellungen vornehmen. Bei einigen Einstellungen muss jedoch das Manometer beobachtet werden, während die Pumpe läuft. Verwenden Sie in solchen Fällen isolierte Werkzeuge, halten Sie Ihre Hände von stromführenden Anschlüssen fern und lassen Sie die Abdeckung niemals dauerhaft abgenommen. Das Risiko eines Stromschlags ist erheblich; Der National Electrical Code (NEC) schreibt vor, dass alle spannungsführenden Teile geschützt werden müssen.

Woher weiß ich, ob der Druckschalter defekt ist und nicht nur falsch eingestellt ist?

Wenn die Druckschalter Wenn die Pumpe nicht auf die Einstellung reagiert, Brandspuren an den Kontakten aufweist oder die Pumpe kontinuierlich über die Abschalteinstellung hinaus laufen lässt, ist sie wahrscheinlich defekt. Messen Sie den Kontaktwiderstand mit einem Multimeter; Offene Kontakte sollten einen unendlichen Widerstand anzeigen, geschlossene Kontakte sollten weniger als 1 Ohm anzeigen. Überprüfen Sie außerdem die Schaltermembran auf Risse, indem Sie niedrigen Luftdruck an die Einlassöffnung anlegen und auf Undichtigkeiten achten.

Warum klickt der Druckschalter meiner Membranpumpe wiederholt, ohne dass der Motor startet?

Dies zeigt an, dass die Schaltkontakte schließen (das Klickgeräusch), der Motor jedoch keinen Strom erhält. Suchen Sie nach einem ausgelösten Motor-Thermoschutz, einem losen Kabel zwischen Schalter und Motor oder einem defekten Startkondensator. Der Schalter selbst ist möglicherweise in Ordnung. Das Problem liegt im Motorkreis. Stellen Sie sicher, dass der Schutzschalter oder die Sicherung der Pumpe intakt ist.

Kann ich an meiner Membranpumpe einen Druckschalter einer anderen Pumpe verwenden?

Ja, vorausgesetzt, der Ersatzschalter entspricht der elektrischen Nennleistung (Spannung, Stromstärke) und dem Druckbereich. Der Schalter muss den Volllaststrom der Pumpe bewältigen können, der bei einer 12-V-Gleichstrompumpe typischerweise 10 bis 15 Ampere beträgt. Die Gewindegröße des Druckanschlusses (üblicherweise 1/4 Zoll NPT oder M12x1,5) muss ebenfalls übereinstimmen. Die Verwendung eines Schalters mit einer geringeren elektrischen Nennleistung kann zu Kontaktverschweißungen und Bränden führen.

Fazit: Die richtige Einstellung gewährleistet die Langlebigkeit der Pumpe und die Systemleistung

Verständnis wie eine Membranpumpe ihren Druckschalter einstellt ist entscheidend für die Aufrechterhaltung einer gleichmäßigen Flüssigkeitszufuhr, die Vermeidung von Pumpenschäden und die Optimierung des Energieverbrauchs. Durch die Befolgung eines sorgfältigen Einstellverfahrens und die Überprüfung der Einstellungen mit einem zuverlässigen Manometer kann ein Bediener die Ein- und Ausschaltdrücke so einstellen, dass sie den spezifischen Anforderungen der Anwendung entsprechen. Ob ein mechanischer Federschalter oder eine moderne elektronische Steuerung verwendet wird, das Prinzip bleibt dasselbe: Der Schalter erkennt den Druck und fungiert als Gehirn der Pumpe und sagt ihr, wann sie laufen und wann sie stoppen soll. Durch regelmäßige Inspektion und Reinigung des Druckmessanschlusses bleibt das System über Tausende von Zyklen zuverlässig in Betrieb.
